Szczegóły Produktu:
|
| Nazwa produktu: | Rozwiertak do cięcia much | Typ: | Rozwiertak |
|---|---|---|---|
| Typ maszyny: | Narzędzie do wiercenia | Orzecznictwo: | API |
| Tworzywo: | Węglik/stal wysokomanganowa, stal, nóż | Typ przetwarzania: | odlew |
| Używać: | Budowa | Obowiązujące branże: | Prace budowlane, Energia i górnictwo |
| średnica zewnętrzna: | 200mm-1800mm | Kolor: | Czarny |
| Połączenie: | Wbudowany krętlik lub ściągacz | Odpowiednia formacja skalna: | Miękkie warstwy gleby |
| Nitka: | Zależy od żerdzi wiertniczej | ||
| Podkreślić: | 200mm pogłębiacz z frezem,18-calowy frez do pogłębiania otworów,rozwiertak |
||
Specjalna konstrukcja frezu obrotowego, szeroko stosowany frez do gwintów i kół zębatych
Opis produktu

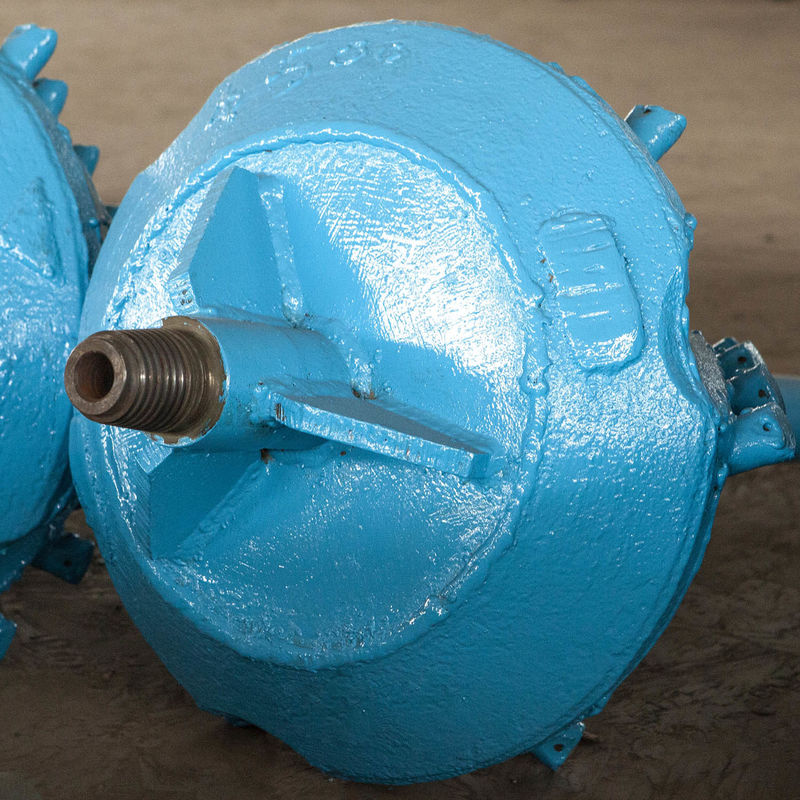

Frez obrotowy to inny rodzaj rozwiertaka zbudowanego przez usunięcie przednich 80 lub 90 procent ostrzy rozwiertaka, używając tylko tylnej sekcji, która ma opaskę lub pierścień owijający ją. Opaska może mieć szerokość tylko 6 do 8 cali (147 do 196 mm) dla rozwiertaków o średnicy od 12 do 44 cali (305 do 1078 mm).
Frez obrotowy może wyglądać jak koło od wozu z szprychami w środku zamiast ostrzy i zębów tnących rozmieszczonych blisko wokół opaski frezu. Szprychy zapewniają integralność strukturalną dla rozwiertaka i ścieżkę dla płynu wiertniczego, aby dotrzeć do zewnętrznej średnicy otworu. Dysze są często instalowane w szprychach, aby wiertacz mógł kontrolować rzeczywistą objętość i ciśnienie płynu przepływającego przez otwór.
Jeśli wąski frez obrotowy zostałby rozciągnięty, aby wyglądał jak bęben o pojemności 30 lub 55 galonów (113,5 lub 208 litrów) i szprychy umieszczone z przodu i z tyłu, powstaje kombinacja frezu obrotowego/rozwiertaka bębnowego. Ponieważ wióry muszą przepływać przez ten bęben, obok obu zestawów szprych, czyszczenie narzędzia podczas cięcia jest krytyczne. Rozwiertaki kombinowane są generalnie używane tylko przez średnie i duże operacje wiertnicze wykonujące przejścia o dużej średnicy.
| Lista parametrów frezu tnącego | |||||||||||||
| NR. | 1 | 2 | 3 | 4 | 5 | ||||||||
| specyfikacja D | kołek B | długość C | długość E | kołek B | długość C | długość E | kołek B | długość C | długość E | kołek B | długość C | długość E | |
| 1 | Φ300 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | |||
| 2 | Φ350 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | |||
| 3 | Φ400 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 4 | Φ450 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 5 | Φ500 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 6 | Φ550 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 7 | Φ600 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 8 | Φ650 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 9 | Φ700 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 10 | Φ750 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 | |||
| 11 | Φ800 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 | |||
| 12 | Φ850 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 | |||
| 13 | Φ900 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 600 | |||
| 14 | Φ950 | Φ108 | 110 | 500 | Φ127 | 110 | 600 | ||||||
| 15 | Φ1000 | Φ108 | 110 | 500 | Φ127 | 110 | 600 | ||||||
| 16 | Φ1050 | Φ127 | 110 | 600 | |||||||||
| 17 | Φ1100 | Φ127 | 110 | 600 | |||||||||
| 18 | Φ1150 | Φ127 | 110 | 600 | |||||||||
| 19 | Φ1200 | Φ127 | 110 | 600 | |||||||||
| 20 | Φ1250 | ||||||||||||
| 21 | Φ1300 | ||||||||||||
| 22 | Φ1350 | ||||||||||||
| 23 | Φ1400 | ||||||||||||
| 24 | Φ1450 | ||||||||||||
| 25 | Φ1500 | ||||||||||||
| 26 | Typ klamry | Klamry rur wiertniczych Φ73 są zalecane |
Klamry rur wiertniczych Φ83 są zalecane |
Klamry rur wiertniczych Φ89 są zalecane |
Rury wiertnicze Φ102/Φ114 klamry są zalecane |
||||||||
| Numer seryjny Numer |
1 | 6 | 7 | 8 | ||||||
| Specyfikacja D | Kołek B | Długość C | Długość E | Kołek B | Długość C | Długość E | 芯轴B kołek |
Długość C | Długość E | |
| 1 | Φ300 | |||||||||
| 2 | Φ350 | |||||||||
| 3 | Φ400 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | |||
| 4 | Φ450 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | |||
| 5 | Φ500 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 6 | Φ550 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 7 | Φ600 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 8 | Φ650 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 9 | Φ700 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 10 | Φ750 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 11 | Φ800 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 12 | Φ850 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 13 | Φ900 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 14 | Φ950 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 15 | Φ1000 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 16 | Φ1050 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 17 | Φ1100 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 18 | Φ1150 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 19 | Φ1200 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 20 | Φ1250 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 21 | Φ1300 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 22 | Φ1350 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 23 | Φ1400 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 24 | Φ1450 | Φ168 | 180 | 650 | Φ194 | 200 | 700 | |||
| 25 | Φ1500 | Φ168 | 180 | 650 | Φ194 | 200 | 700 | |||
| 26 | Typ klamry | Klamry rur wiertniczych Φ114 są są zalecane |
Klamry rur wiertniczych Φ127 są zalecane |
Klamry rur wiertniczych Φ140 są zalecane |
||||||
Charakterystyka prętów wiertniczych "BAIWEI"
Dwa obszary siły
Gwinty rur wiertniczych bez wykopywania produkowanych przez firmę mają dwa obszary siły. Taka struktura ma na celu zmniejszenie oporu, jaki napotyka wiertło podczas procesu budowy. Rury są zaprojektowane tak, aby wytrzymywały wysoki moment obrotowy, zachowując dużą średnicę wewnętrzną dla doskonałego przepływu płynu wiertniczego, aby gwinty się nie odkształcały.
Optymalny projekt
Pręty wiertnicze poprzez rozproszenie równomiernej wytrzymałości i naprężeń optymalny projekt, mogą w pełni wykorzystać potencjał materiału wiertniczego.
Kuty łącznik
Materiał łącznika został wykuty, co poprawiło gęstość materiału, zmieniło włóknistą teksturę materiału, dzięki czemu ogólne właściwości mechaniczne materiału zostały bardziej ulepszone. Azotowanie, fosforowanie lub obróbka galwaniczna miedzi. Azotowanie, fosforowanie lub obróbka galwaniczna miedzi na końcach prętów zapewniły antykorozyjność gwintu, zapobieganie wiązaniu i poprawiły odporność na zmęczenie powierzchni połączenia.
Kucie i pogrubianie
Kucie i pogrubianie prętów poprawiło strukturę metalurgiczną i zwiększyło udarność, co zapewniło kompleksowe właściwości mechaniczne i uszczelnienia spoiny tarciowej nie uległy zerwaniu.
![]()
FAQ
P: Jaki jest Twój czas dostawy?
O: Zazwyczaj produkcja zajmuje 20 dni. W ciągu 3 dni (jeśli jest w magazynie).
P: Jak kontrolować jakość?
O: Przed wysyłką powinniśmy sprawdzić i przetestować każdy pręt wiertniczy.
P: Czy zgadzasz się na zamówienie próbek?
O: Tak, zapraszamy do zamówienia próbki, aby przetestować naszą jakość.
P: Czy Twoja rura wiertnicza była poddana obróbce cieplnej?
O: Tak, nasza obróbka cieplna rur wiertniczych i obudowy.
P: Czy Twoja rura wiertnicza ma funkcję antykorozyjną?
O: Tak, każda rura wiertnicza i obudowa będą antykorozyjne za pomocą farby lub oleju antykorozyjnego przed transportem. Jeśli potrzebujesz rury ocynkowanej, skontaktuj się z nami.
