Szczegóły Produktu:
|
| Nazwa produktu: | Rozwiertak do cięcia much | Typ: | Rozwiertak |
|---|---|---|---|
| Typ maszyny: | Narzędzie do wiercenia | Orzecznictwo: | API |
| Tworzywo: | Węglik/stal wysokomanganowa, stal, nóż | Typ przetwarzania: | odlew |
| Używać: | Budowa | Obowiązujące branże: | Prace budowlane, Energia i górnictwo |
| średnica zewnętrzna: | 200mm-1800mm | Kolor: | Czarny |
| Połączenie: | Wbudowany krętlik lub ściągacz | Odpowiednia formacja skalna: | Miękkie warstwy gleby |
| Nitka: | Zależy od żerdzi wiertniczej | ||
| Podkreślić: | 200 mm motorkę hdd reamer,NC23 nośnik hdd reamer,Wiertarki kierunkowe z powrotem z wiertarką 200 mm |
||

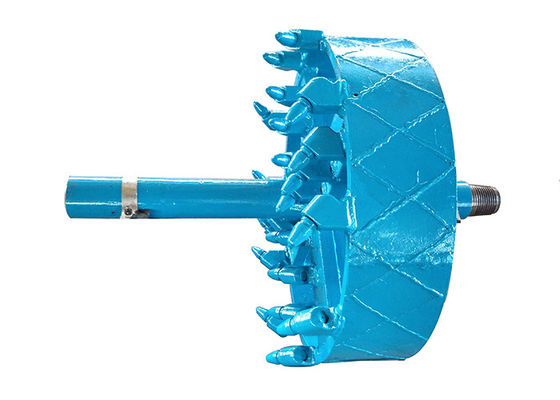

Freza do rozwiercania HDD / Rozwiercak beczkowy do bezwykopowego układania rur
Opis produktu
Freza do rozwiercania: nadaje się do formacji twardej gleby, gliny o wysokiej lepkości, mułowca
Materiał rozwiercaka: wykonany z wysokogatunkowej stali stopowej poddanej rygorystycznej obróbce cieplnej, co skutecznie zwiększa odporność na uderzenia, siłę ciągnącą, siłę skrętną i odporność na zużycie.
Dostępne są powszechne zęby tnące lub zęby ze stopu twardego. Powszechne zęby tnące nadają się do formacji twardej gleby, gliny o wysokiej lepkości, miękkiego mułowca itp., ciesząc się zaletami niższych kosztów i szybszej prędkości rozwiercania; zęby ze stopu twardego nadają się do mułowca i stosunkowo miękkiego piaskowca, z samoregulacją zróżnicowanych zębów jakościowych w oparciu o różną twardość skał.
| Lista parametrów rozwiercania | |||||||||||||
| NR. | 1 | 2 | 3 | 4 | 5 | ||||||||
| specyfikacja D | kołek B | długość C | długość E | kołek B | długość C | długość E | kołek B | długość C | długość E | kołek B | długość C | długość E | |
| 1 | Φ300 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | |||
| 2 | Φ350 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | |||
| 3 | Φ400 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 4 | Φ450 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 5 | Φ500 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 6 | Φ550 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 7 | Φ600 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 8 | Φ650 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 9 | Φ700 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 10 | Φ750 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 | |||
| 11 | Φ800 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 | |||
| 12 | Φ850 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 | |||
| 13 | Φ900 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 600 | |||
| 14 | Φ950 | Φ108 | 110 | 500 | Φ127 | 110 | 600 | ||||||
| 15 | Φ1000 | Φ108 | 110 | 500 | Φ127 | 110 | 600 | ||||||
| 16 | Φ1050 | Φ127 | 110 | 600 | |||||||||
| 17 | Φ1100 | Φ127 | 110 | 600 | |||||||||
| 18 | Φ1150 | Φ127 | 110 | 600 | |||||||||
| 19 | Φ1200 | Φ127 | 110 | 600 | |||||||||
| 20 | Φ1250 | ||||||||||||
| 21 | Φ1300 | ||||||||||||
| 22 | Φ1350 | ||||||||||||
| 23 | Φ1400 | ||||||||||||
| 24 | Φ1450 | ||||||||||||
| 25 | Φ1500 | ||||||||||||
| 26 | Typ klamry | Klamry rur wiertniczych Φ73 są zalecane |
Klamry rur wiertniczych Φ83 są zalecane |
Klamry rur wiertniczych Φ89 zalecane |
Rury wiertnicze Φ102/Φ114 są zalecane |
||||||||
| Numer seryjny Numer |
1 | 6 | 7 | 8 | ||||||
| Specyfikacja D | Kołek B | Długość C | Długość E | Kołek B | Długość C | Długość E | 芯轴B kołek |
Długość C | Długość E | |
| 1 | Φ300 | |||||||||
| 2 | Φ350 | |||||||||
| 3 | Φ400 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | |||
| 4 | Φ450 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | |||
| 5 | Φ500 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 6 | Φ550 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 7 | Φ600 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 8 | Φ650 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 9 | Φ700 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 10 | Φ750 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 11 | Φ800 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 12 | Φ850 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 13 | Φ900 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 14 | Φ950 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 15 | Φ1000 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 16 | Φ1050 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 17 | Φ1100 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 18 | Φ1150 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 19 | Φ1200 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 20 | Φ1250 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 21 | Φ1300 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 22 | Φ1350 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 23 | Φ1400 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 24 | Φ1450 | Φ168 | 180 | 650 | Φ194 | 200 | 700 | |||
| 25 | Φ1500 | Φ168 | 180 | 650 | Φ194 | 200 | 700 | |||
| 26 | Typ klamry | Klamry rur wiertniczych Φ114 są zalecane |
Klamry rur wiertniczych Φ127 są zalecane |
Klamry rur wiertniczych Φ140 są zalecane |
||||||
Charakterystyka prętów wiertniczych "BAIWEI"
Dwa obszary siły
Gwinty rur wiertniczych bez wykopywanych, produkowanych przez firmę, mają dwa obszary siły. Taka struktura ma na celu zmniejszenie oporu, jaki napotyka wiertło podczas procesu budowy. Rury są zaprojektowane tak, aby wytrzymywały wysoki moment obrotowy, zachowując jednocześnie dużą średnicę wewnętrzną dla doskonałego przepływu płuczki wiertniczej, aby gwinty się nie odkształcały.
Optymalna konstrukcja
Pręty wiertnicze poprzez rozproszenie równomiernej wytrzymałości i naprężeń optymalnej konstrukcji, mogą w pełni wykorzystać potencjał materiału wiertniczego.
Kuty łącznik
Materiał łącznika został wykuty, co poprawiło gęstość materiału, zmieniło włóknistą strukturę materiału, dzięki czemu ogólne właściwości mechaniczne materiału zostały bardziej ulepszone. Obróbka azotowaniem, fosforanowaniem lub miedziowaniem. Obróbka azotowaniem, fosforanowaniem lub miedziowaniem końców prętów zapewniła antykorozyjność gwintów, zapobieganie wiązaniu i poprawiła odporność na zmęczenie powierzchni połączenia.
Kucie i pogrubianie
Kucie i pogrubianie prętów poprawiło strukturę metalurgiczną i zwiększyło udarność, co zapewniło kompleksowe właściwości mechaniczne i zapieczętowało spoiny tarciowe, aby się nie zerwały.
![]()
FAQ
P: Jaki jest Twój czas dostawy?
O: Zazwyczaj produkcja zajmuje 20 dni. W ciągu 3 dni (jeśli jest w magazynie).
P: Jak kontrolować jakość?
O: Przed wysyłką powinniśmy sprawdzić i przetestować każdy pręt wiertniczy.
P: Czy zgadzasz się na zamówienie próbek?
O: Tak, zapraszamy do zamówienia próbki, aby przetestować naszą jakość.
P: Czy Twoja rura wiertnicza została poddana obróbce cieplnej?
O: Tak, nasza obróbka cieplna rur wiertniczych i obudowy.
P: Czy Twoja rura wiertnicza ma funkcję antykorozyjną?
O: Tak, każda rura wiertnicza i obudowa będą zabezpieczone przed rdzą farbą lub olejem antykorozyjnym przed transportem. Jeśli potrzebujesz rury ocynkowanej, skontaktuj się z nami.
