Szczegóły Produktu:
|
| Nazwa produktu: | Rozwiertak do cięcia much | Typ: | Rozwiertak |
|---|---|---|---|
| Typ maszyny: | Narzędzie do wiercenia | Orzecznictwo: | API |
| Tworzywo: | Węglik/stal wysokomanganowa, stal, nóż | Typ przetwarzania: | odlew |
| Używać: | Budowa | Obowiązujące branże: | Prace budowlane, Energia i górnictwo |
| średnica zewnętrzna: | 200mm-1800mm | Kolor: | Czarny |
| Połączenie: | Wbudowany krętlik lub ściągacz | Odpowiednia formacja skalna: | Miękkie warstwy gleby |
| Nitka: | Zależy od żerdzi wiertniczej | ||
| Podkreślić: | 44-calowe zestawy HDD,12-calowe zestawy HDD |
||
Frez do rozwiercania Frezy do gwintowania Frez do gwintowania
Opis produktu
Frez do rozwiercania to kolejny rodzaj rozwiertaka, który jest wytwarzany przez usunięcie pierwszych 80% lub 90% rozwiertaka ostrzowego, używając tylko paska lub pierścienia do owinięcia tylnej części ostrza. W przypadku rozwiertaków o średnicy od 12 do 44 cali (305 do 1078 mm), szerokość paska może wynosić tylko od 6 do 8 cali (147 do 196 mm).

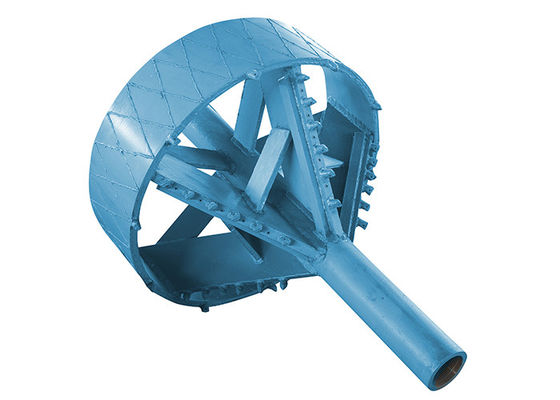

Frez do rozwiercania wygląda jak ząbkowane koła wagonowe ze szprychami zamiast ostrzy i rozmieszczone blisko wokół paska frezu. Szprychy zapewniają integralność strukturalną rozwiertaka i zapewniają dostęp płynu wiertniczego do zewnętrznej średnicy otworu. Zazwyczaj dysze są instalowane w szprychach, aby wiertacz mógł kontrolować rzeczywistą objętość i ciśnienie płynu przepływającego przez otwory.
| Lista parametrów frezu do rozwiercania | |||||||||||||
| NR. | 1 | 2 | 3 | 4 | 5 | ||||||||
| specyfikacja D | dabber B | długość C | długość E | dabber B | długość C | długość E | dabber B | długość C | długość E | dabber B | długość C | długość E | |
| 1 | Φ300 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | |||
| 2 | Φ350 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | |||
| 3 | Φ400 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 4 | Φ450 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 5 | Φ500 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 6 | Φ550 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 7 | Φ600 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 8 | Φ650 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 9 | Φ700 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 10 | Φ750 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 | |||
| 11 | Φ800 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 | |||
| 12 | Φ850 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 | |||
| 13 | Φ900 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 600 | |||
| 14 | Φ950 | Φ108 | 110 | 500 | Φ127 | 110 | 600 | ||||||
| 15 | Φ1000 | Φ108 | 110 | 500 | Φ127 | 110 | 600 | ||||||
| 16 | Φ1050 | Φ127 | 110 | 600 | |||||||||
| 17 | Φ1100 | Φ127 | 110 | 600 | |||||||||
| 18 | Φ1150 | Φ127 | 110 | 600 | |||||||||
| 19 | Φ1200 | Φ127 | 110 | 600 | |||||||||
| 20 | Φ1250 | ||||||||||||
| 21 | Φ1300 | ||||||||||||
| 22 | Φ1350 | ||||||||||||
| 23 | Φ1400 | ||||||||||||
| 24 | Φ1450 | ||||||||||||
| 25 | Φ1500 | ||||||||||||
| 26 | Typ klamry | Klamry rur wiertniczych Φ73 są zalecane |
Klamry rur wiertniczych Φ83 są zalecane |
Klamry rur wiertniczych Φ89 zalecane |
Rury wiertnicze Φ102/Φ114 zalecane są klamry |
||||||||
| Numer seryjny Numer |
1 | 6 | 7 | 8 | ||||||
| Specyfikacja D | Dabber B | Długość C | Długość E | Dabber B | Długość C | Długość E | 芯轴B dabber |
Długość C | Długość E | |
| 1 | Φ300 | |||||||||
| 2 | Φ350 | |||||||||
| 3 | Φ400 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | |||
| 4 | Φ450 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | |||
| 5 | Φ500 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 6 | Φ550 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 7 | Φ600 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 8 | Φ650 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 9 | Φ700 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 10 | Φ750 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 11 | Φ800 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 12 | Φ850 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 13 | Φ900 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 14 | Φ950 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 15 | Φ1000 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 16 | Φ1050 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 17 | Φ1100 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 18 | Φ1150 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 19 | Φ1200 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 20 | Φ1250 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 21 | Φ1300 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 22 | Φ1350 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 23 | Φ1400 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 24 | Φ1450 | Φ168 | 180 | 650 | Φ194 | 200 | 700 | |||
| 25 | Φ1500 | Φ168 | 180 | 650 | Φ194 | 200 | 700 | |||
| 26 | Typ klamry | Zalecane są klamry rur wiertniczych Φ114 zalecane |
Zalecane są klamry rur wiertniczych Φ127 zalecane |
Zalecane są klamry rur wiertniczych Φ140 zalecane |
||||||
Charakterystyka prętów wiertniczych "BAIWEI"
Dwa obszary siły
Gwinty rur wiertniczych innych niż do kopania produkowanych w firmie mają dwa obszary siły. Taka struktura ma na celu zmniejszenie oporu, jaki napotyka wiertło podczas procesu budowy. Rury są zaprojektowane tak, aby wytrzymywały wysoki moment obrotowy, zachowując jednocześnie dużą średnicę wewnętrzną dla doskonałego przepływu płynu wiertniczego, aby gwinty się nie odkształcały.
Optymalny projekt
Pręty wiertnicze poprzez rozproszenie równych wytrzymałości i naprężeń optymalny projekt, mogą w pełni wykorzystać potencjał materiału wiertniczego.
Kuty łącznik
Materiał łącznika został wykuty, co poprawiło gęstość materiału, zmieniło włóknistą strukturę materiału, dzięki czemu ogólne właściwości mechaniczne materiału zostały bardziej ulepszone. Obróbka azotowaniem, fosforyzacją lub miedziowaniem. Obróbka azotowaniem, fosforyzacją lub miedziowaniem końców prętów zapewniła antykorozyjność gwintu, zapobieganie wiązaniu i poprawiła odporność na zmęczenie powierzchni połączenia.
Ulepszanie i pogrubianie
Ulepszanie i pogrubianie prętów poprawiło strukturę metalurgiczną i zwiększyło udarność, co zapewniło kompleksowe właściwości mechaniczne i uszczelnienia spoiny tarciowej nie uległy zerwaniu.
![]()
FAQ
P: Jaki jest Twój czas dostawy?
O: Zazwyczaj produkcja zajmuje 20 dni. W ciągu 3 dni (jeśli jest w magazynie).
P: Jak kontrolować jakość?
O: Przed wysyłką powinniśmy sprawdzić i przetestować każdy pręt wiertniczy.
P: Czy zgadzasz się na zamówienie próbek?
O: Tak, zapraszamy do zamówienia próbki w celu przetestowania naszej jakości.
P: Czy Twoja rura wiertnicza została poddana obróbce cieplnej?
O: Tak, nasza obróbka cieplna rur wiertniczych i obudowy.
P: Czy Twoja rura wiertnicza ma funkcję antykorozyjną?
O: Tak, każda rura wiertnicza i obudowa zostaną zabezpieczone przed rdzą farbą lub olejem antykorozyjnym przed transportem. Jeśli potrzebujesz rury ocynkowanej, skontaktuj się z nami.
